空心線圈繞線機是把各種不同的規格的線按照一定要求纏繞成型的機器。凡電器產品大多需要用漆包銅線(簡稱漆包線)繞制成電感線圈，此時需要用到繞線機?？梢允褂美@線機完成繞線及相關的功能如：拉伸、擠壓，可得到其他形狀的線圈。

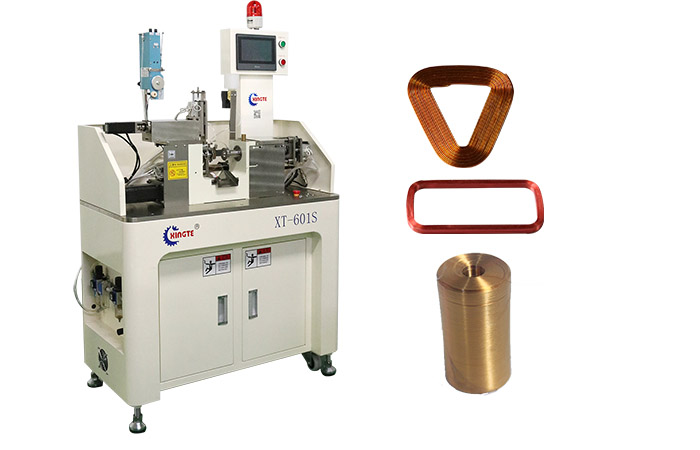

空心線圈繞線機
線圈匝數是指導線環繞物體的圈數。線圈通常指繞制完成后的成品，常見的線圈應用有音圈、無線充線圈、馬達、電感、變壓等?？招木€圈可以按照外觀大小分為微型線圈、普通線圈、巨型線圈，對于不同規格的線圈可以采用不同的繞線機機型繞制，當然一臺繞線機可以繞制在一定范圍內的線圈，但是需要更換模具。
空心線圈繞線誤差的因素
線圈的設計一般都是根據理想環境進行設計的，在線徑、外徑溫度、濕度等都在一個恒定的值，環境及其他因素對線圈的影響都不大，但是在實際生產過程中，線圈繞制的成品不可能完全與設計圖一樣，具有一定誤差，這是允許存在的。
機器在制作模具的時候，與設計之間允許存在0.03的誤差，模具存在誤差直接導致線圈內徑的誤差，如果要無限的減少這個誤差，那么所花費的成本是成指數增加的，這樣做不可行也沒有必要。另外還有張力的控制，在繞線的過程中不能保證線的張力是一個固定值，而是處于動態平衡狀態?？梢栽诤笃趯€圈進行調整來減小誤差的影響。
誤差產生的因素還有有很多，除了設備的因素，線的規格影響也比較大，即使是同一家線材廠不同批次的同一規格的線材，也不能保證完全一樣，如果在繞線的時候仍然采用之前的參數，則會造成線圈誤差擴大化。
溫度的因素也是影響線圈成型的因素之一，如果在繞線機的時候，假如熱風槍的溫度設定不變，那么夏天和冬天在繞線的時候，線圈實際接收的溫度相差很大，造成線圈成型后各參數相差較大。無法滿足生產要求。
當然也有一些變量對線圈的品質無影響。比如在繞線過程之中，線圈的總匝數不變，在第二層線圈多了一圈，在第四層線圈少了一圈，這樣繞制出來的線圈總體電感以及電阻的變化量可以忽略不計，對于裝配也沒有影響。在設計之初考慮到這些問題，可以節省一部分成本。也可以更好的發揮繞線機的作用。
