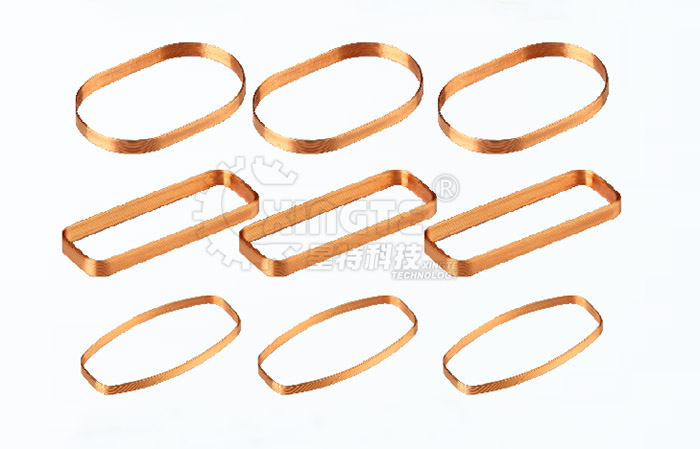

我們通常說的方形線圈是采用各種不同形狀的線材繞制成的形狀類似矩形的線圈。為什么說類似矩形的線圈呢？因?yàn)椴还馨磧?nèi)圈還是外圈來看，都不是完全的矩形，四個角都是圓角，線圈這樣的設計能夠保持繞線的連貫性，而且不會破壞線材的漆層。方形線圈的應用范圍比較廣泛，就電聲行業來說，方形線圈可用在喇叭上，比如手機喇叭、平板電腦喇叭、筆記本電腦喇叭等。
我們從事繞線行業已有15年，在設備研發及調試過程中會遇到很多問題，為解決這些問題，首先要對線圈的工藝及繞線的工藝必須十分了解。方形線圈的問題主要存在于邊上，即矩形的四條邊，在線圈的繞制過程中，方形線圈的邊上沒有垂直邊長指向矩形中心的力，只能依靠線材本身的張力。這樣就會導致邊上不好排線，繞制完成之后導致邊上的線圈厚度比圓角的厚度要大的多，這樣會影響線圈的尺寸以及導電性能。另外跑到型線圈也存在同樣的問題。圓形線圈在繞制的過程中線與模具的切點都有一個指向圓心的力，在勻速繞線過程中這個力是恒定的，使得線圈的排線緊密且排線精度高，這是圓形線圈與方形線圈的區別。
那么如何能解決方形線圈的這個問題呢？理論上有兩種思路：1、采用擠壓的方式，在方形線圈的邊上往里擠壓，使得線圈的厚度一致。但是這樣有個問題就是如果繞好線之后進行擠壓，如果排線不整齊，通過擠壓會對線材造成破壞，導致不良品產生，如果采用繞好一層之后擠壓一次的方式，這樣機器的結構會更復雜，成本也更高。兼容性更小。2、采用向外擠壓的方式，繞好的圓形線圈或者橢圓形線圈，此時排線緊密精度高，各個位置的厚度一致，通過模具從內圈往外擠壓，將圓形或者橢圓形的線圈擠壓成方形線圈，這樣生產的方形線圈各個位置的厚度一致，導電性能一致，這種方式存在的缺點是不能擠壓層數太多或者厚度過大的線圈。
我們目前有方形線圈及跑道線圈專用機型，可用于生產各類精密線圈，歡迎蒞臨參觀指導。
